Elektrovodná lůžka vyrábíme katodová nebo anodová. části lůžka, které slouží pro přenos elektrického proudu, jsou vyrobeny z mědi popř z bronzu, čímž je zaručena výborná vodivost. Naše elektrovodná lůžka jsoou schopna přenašet až 8000 A. V nabídce jsou lůžka s pneumatickým či mechanickým přítlakem. Některé typy lůžek umožňují použití vnitřního chlazení, což zvyšuje jejich životnost a lepší přenos proud.

V naší nabídce jsou obsažena elektrovodná lůžka pro tři základní typy zakončení katodových či anodových tyčí, popř. pokovocích bubnů: klínové, nožové či kruhové (tyčové).

Vždy je nutné dbát aby při montáži byla pod elektrovodným lůžkem izolační podložka s vysokou odolnosti vůči teplotě. Je třeba brát v úvahu, že znečištěním těchto lůžek muže dojít ke vzniku přechodových proudů a přehřívání lůžka.V krajním případě by nedostatečné tepelné izolaci mohlo dojít k vznícení vany a následnému požáru!!

Dále se doporučuje pod tuto tepelně izolační podložku dát ještě gumovou podložku.Toto se týká plastových van jejichž horní okraj tvoří ocelová výztuha obalená plastem. Utěsní se tak prostor mezi šroubem a průchozím otvorem pro šroub a zamezí se tak vtékání chemikálií na ocelovou výztuhu.

Vzhledem k možným problémům je nutné všechny elektrovodná lůžka pravidelně čistit a doporučuje se mazání elektrovodnou vazelínou.



Nožové lůžko s mechanickým přítlakem



Lůžko se vyznačuje svou jednoduchou konstrukcí a poměrně malou zastavěnou plochou. Dostatečný přítlak měděných kontaktů na katodovou tyč je vyvozen pomocí pružin. Diky vyšší propustnostiměděných kontaktů má lůžko kompaktnější rozměry. Lůžko lze vybavit i vnitřím chlazením a ochraným krytem. Po konzultaci lze dodat i lůžko s vyšší proudovou propustností.

Typové označení	Přenášený proud (A)	Počet páru kontaktů
A - 0010 - 18 - 01	1500	2
A - 0010 - 18 - 02	2250	3
A - 0010 - 18 - 03	3000	4

Materiál : Měd (cu), Ocel-kryt



 Nožové lůžko s pneumatickým přítlakem



Tento typ lůžka se vyznačuje kompaktními rozměry. O dostatečný přítlak měděných desek se stará pneumatický válec. K lůžku je nutné přivést stlačený vzduch o 6 barech. Lůžko má diky celistvé kontaktní ploše velkou proudovou propustnost vzhledem k jeho rozměrům. Tento typ lůžka je vybaven vnitřním vodním chlazením, které napomáhá odvádět teplo, které vzniká při průchodu proudu. Pro ruční linky se lůžko dodává s přepouštěcím ventilem na otevírání a zavíraní lůžka. Tento typ lůžka je schopen  převést proud až 6000 A . Pro automatické linky se lůžko dodává s koncovými spínači na vzduchovém pístu, které dávají řídícímu systému informaci o poloze lůžka. (zavřeno / otevřeno)





Typové označení : A - 0010 - 13 -15

Materiál : Měd (Cu), ocel-rám





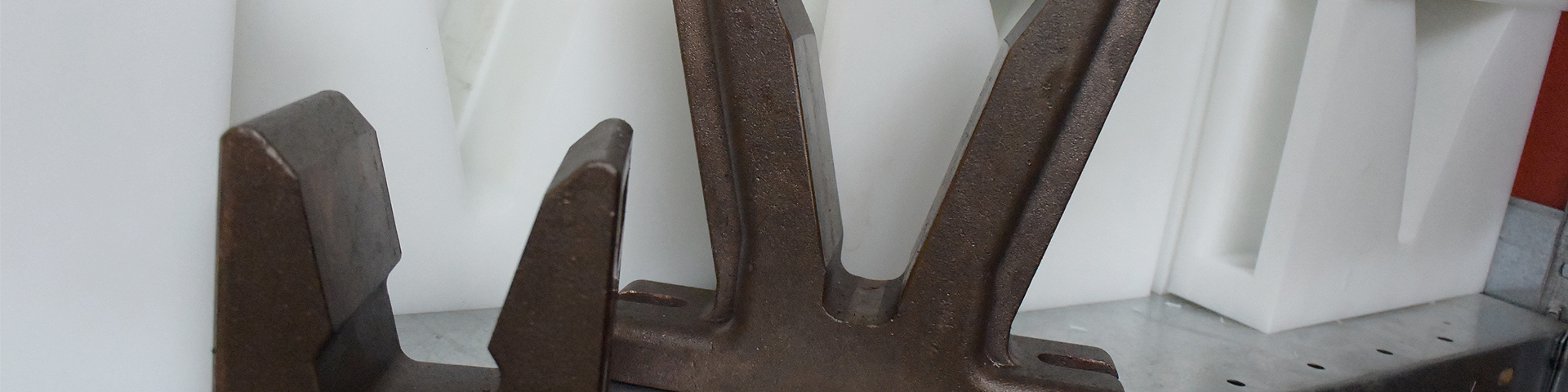

Klínové lůžko katodové



Klínové katodové lůžko se využívá pro usazení kadových tyčí, jejichž konce mají klínový tvar plochy příčného průřezu. tím je zajištěné přesné ustavení polohy katodové tyče. Klínový tvar způsobuje přesné dosednutí a dobrý kontakt katodové tyče s lůžkem. Pod lůžko se vkládá měděná podložka se zahnutým koncem, která slouží pro připojení zdroje elektrické energie. Vzhledem k jednoduchému tvaru se velmi dobře čistí.

Typové označení : A - 0010 - 04

Materiál : Bronz





Tyčové lůžko katodové



tyčové katodové lůžko se využívá pro usazení pokovovacích bubnů, jejichž konce jsou zakončeny kruhovými tyčemi o stejném poloměru, jako je poloměr zaoblení dna lůžka. Lůžko se vyznačuje svým jednoduchým tvarem, a však dosedaci plocha tyče na lůžko je menší než u klínového provedení a proto je proudová propustnost nižší. Výhodou tohoto lůžka je výborné zajištění stability pokovacího bubnu při ustavení na vaně. To je zaručeno rozmístěním lůžek 2 na jedné straně a jedno na druhé straně  ( tří bodový styk).



Typové označení : A - 0010 - 07

Materiál : Bronz





Nožové lůžko anodové



Tento typ lůžek se využívá pro upevnění anodových tyčí na vanu. Ve většině případů se s anodovými tyčemi nemanipuluje tak často, jako s katodovými, proto je konstrukce lůžek jednodušší a rozměry menší z důvodu přenosu menšího proudu (rozdělení proudu mezi 2 anodové tyče). Tento typ se využívá pro anodové tyče s nožovým zakončením, dotlačení kontaktních ploch zaručují jednostraně umístěné šrouby.







Typové označení : A - 0010 - 11

Material : Měd(cu), ocel





Klínové lůžko anodové



Tento typ lůžek se využívá pro upevnění anodových tyčí na vanu.Ve většině případů se s anodovými tyčemi nemanipulujeme tak často, jako s katodovými, proto je jejich konstrukce jednodušší a rozměry menší z důvodu přenosu menšího proudu (rozdělení proudu mezi 2 anodové tyče). Tento typ lůžka se využívá pro anodové tyče s klínovým zakončením, jejichž tvaru způsobuje přesné dosednutí tyče na lůžko a zaručuje stálý kontakt dosedacích ploch tyče na lůžko.



Typové označení : A - 0010 - 12

Materiál : Bronz





Plastová lůžka

Plastová lůžka nejsou schopna přenášet elektrický proud jako lůžka elektrovodná, proto se využívají jako podpěrná lůžka na vanách, které neslouží pro pokovování. Lůžka dodávame v provedení jako katodové nebo anodové.

Tvar lůžka je závislý na tvaru katodové (anodové tyče) a vhodně kopírují výrobní řadu elekrovodných lůžek tak,aby umožňovaly jejich doplnění na nepokovovacích vanách

Standartně vyrábíme plastová lůžka z polyetylenu PE 500. Dle zvláštních požadavků zákazníka jsme schopni vyrobit tyto lůžka i z materiálu PE 1000.







Nožové lůžko katodové



Tento typ lůžka se využívá pro ustanovení katodových tyčí s nožovým zakončením. Vyznačuje se robustním tvarem. Zaoblení umožňuje katodové tyči bezproblémové usazení v lůžku.





Typové označení: A - 0010-02





Klínové lůžko katodové



Tento typ lůžka se využívá pro ustanovení katodových tyčí s klínovým zakončením, což bezpečně zajišťuje přesné ustavení polohy katodové tyče, popř. pokovovacího bubnu.

Typové označení : A - 0010 - 05





Tyčové lůžko katodové



Tento typ lůžka se využívá pro ustavaní pokovovacích bubnů s kruhovým tyčovým zakončením o stejném poloměru zaoblení jako u dna lůžka. Výhodou tohoto typu lůžka je je výborné zajištění stability pokovovacího bubnu při ustanovení na vaně. To je zaručením lůžek o tzv. tříbodovém styku, kdy na jedné straně je jedno lůžko a druhé straně dvě lůžka



Varianta A

Typové označení : A - 0010 - 08

Varianta B

Typové označení : A - 0010 - 09





Nožové lůžko anodové



Tento typ lůžka se využívá pro ustavení anodových tyčí s nožovým zakončením  a to především v zásobnících anodových tyčí. Vyznačuje se kompaktními rozměry

Typové označnení  : A - 0010 - 01





Klínové lůžko anodové



Tento typ lůžka se využívá pro ustavení anodových tyčí s klínovým zakončením a to především v anodových zásobnících. Vyznačuje se kompaktními rozměry. Používá se pro menší tyče nebo menší bubny



Typové označení : A - 0010 - 10





Regulační podložka

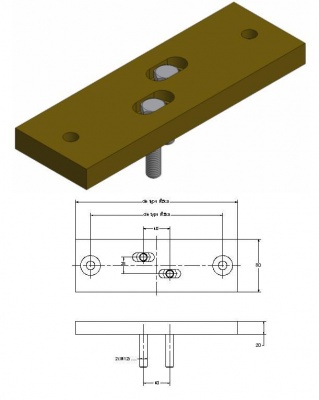

Podložka se umísťuje pod všechny typy katodových lůžek má vždy universální připojovací rozměry na vanu. Velikost celé podložky je zavislá na velikosti lůžka pro plastová lůžka s vyrábí u polypropylenu (PP) u těchto lůžek má učl vyrovnávat výšku tak, aby závěs či buben byli vždy ve stejné výšce.
